自清洗过滤器
自清洗过滤器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，通过压差系统可自动识别杂质沉积程度，给排污阀信号自动排污。主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。
自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。自清洗过滤时间默认为10-60s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-2.5Mpa；单台流量：4-9300m³/h。可立式、卧式、倒置任意方向任意位置安装，适用于冶金、电力、化工、造纸、农业、市政等各行各业水质过滤。
工作原理
待处理的水由入水口进入设备，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号：电动机带动刷轴旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备也可通过时间信号进行自清洗过程控制。
安装要求
过滤器规格的选用应与安装管路相匹配，当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安装，或者做旁滤处理。
过滤器应串联安装在管路系统中，为保证在停机检修时系统不间断供水，建议系统中设置旁路，过滤器进出口及旁路均应设置切断阀。在有可能发生回流的地方，应在过滤器出口安装止回阀。
选型时注意流经过滤器的水温不超过其适应温度。
安装现场具备三相380V工频交流电(三相四线制) 。排污管不超过5米，避免背压。
直流系统注意过滤精度、预处理、压力事项，间歇系统注意慎用定时控制型。
合理选择安装环境，注意防水、防雨、防潮。
选型参考
为了能更适用客户的水系统，为了最佳的过滤效果，达到为客户节能、省电、省水、环保的最高要求，我们愿为您做出最佳的方案选择。
您在选择自清洗过滤器的时候，请考虑以下几个参数：
※ 处理流量
※ 过滤介质的化学性质
※ 过滤介质的悬浮物浓度
※ 要求的过滤精度
※ 管道的压力
过滤精度对照表
微米（μm） | 25 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目 数 | 650 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |
技术参数
单台最大过滤流量可达9300m3/h
过滤精度从4000微米-20微米
滤网可选钻孔（4000-800μm），楔形（1000-50μm），编织复合（800—20μm）
最小工作压力≥0.1MPa
最高工作压力≤2.5MPa
工作温度≤95℃
电源：380V/50Hz
清洗电机功率：0.18-2.2KW
控制电压：AC24V
清洗方式：刷式
清洗最小水量：50升
控制方式：压差、时间、手动及PLC
清洗时间：10-200秒可调
排污阀直径：DN25～DN150
安装形式：可立式安装或卧式安装，多台并联可获得更大流量

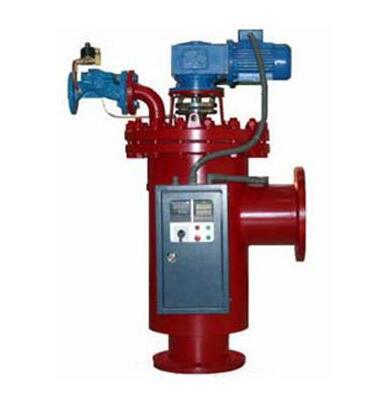

电动刷式过滤器（DL型）
型号 | 管径(mm) | 流量(t/h) | 过滤面积（cm2） | 反洗用 水量(kg) | 电机功率(kW) | 排污阀DN(mm) | 重量(kg) | 压力(MPa) |
LXDL2 | 50 | 25 | 2750 | 60 | 0.18 | 25 | 82 | 1.0 1.6 2.5 |
LXDL2.5 | 65 | 30 | 2750 | 60 | 0.18 | 25 | 87 | |
LXDL3 | 80 | 50 | 2750 | 60 | 0.18 | 25 | 90 | |
LXDL4 | 100 | 80 | 2750 | 60 | 0.18 | 25 | 95 | |
LXDL5 | 125 | 120 | 2750 | 150 | 0.18 | 40 | 110 | |
LXDL6 | 150 | 160 | 6000 | 150 | 0.37 | 40 | 235 | |
LXDL8 | 200 | 300 | 6000 | 200 | 0.37 | 50 | 248 | |
LXDL10 | 250 | 450 | 6000 | 200 | 0.37 | 50 | 280 | |
LXDL12 | 300 | 650 | 6000 | 200 | 0.37 | 50 | 295 | |
LXDL14 | 350 | 900 | 12000 | 350 | 0.55 | 65 | 612 | |
LXDL16 | 400 | 1200 | 12000 | 350 | 0.55 | 65 | 638 | |
LXDL18 | 450 | 1500 | 15000 | 350 | 0.75 | 65 | 924 | |
LXDL20 | 500 | 2000 | 15000 | 350 | 0.75 | 65 | 956 | |
LXDL24 | 600 | 2800 | 18000 | 350 | 0.75 | 65 | 1243 |

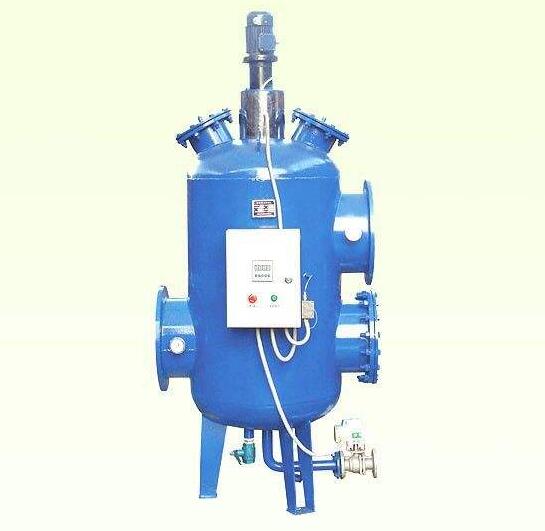

电动刷式过滤器（DT型）
型号 | 管径(mm) | 流量(t/h) | 过滤面积（cm2） | 反洗用水量(kg) | 电机功率(kW) | 排污阀DN(mm) | 重量(kg) | 压力(MPa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT10 | 250 | 450 | 6000 | 200 | 0.37 | 50 | 730 | 1.0 1.6 2.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT12 | 300 | 650 | 6000 | 200 | 0.37 | 50 | 750 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT14 | 350 | 900 | 12000 | 350 | 0.55 | 65 | 1320 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT16 | 400 | 1200 | 12000 | 350 | 0.55 | 65 | 1350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT18 | 450 | 1500 | 15000 | 350 | 0.75 | 65 | 1680 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT20 | 500 | 2000 | 15000 | 350 | 0.75 | 65 | 1940 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT24 | 600 | 2800 | 18000 | 350 | 0.75 | 65 | 2480 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LXDT28 | 700 | 3200 | 27000 | 500 | 1.1 |
